其次，以中國電信光線路終端設備測試需求為依據，參考現有的OLT系統，設計了光線路終端系統的硬件結構，完成網絡業務到設備模塊的邏輯映射，給出具體功能模塊的實現方法。

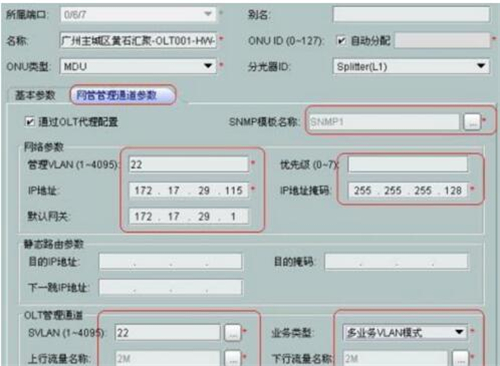

接著，對各種網絡管理協議進行深入研究，選定Flex和Tcl為開發工具，采用三層設計思想，設計并實現了一套基于Web的分布式管理方式，具有配置管理、故障分析、性能查詢等功能的OLT網絡管理系統。

功 能

1、向ONU(光網絡單元）以廣播方式發送以太網數據；

2、發起并控制測距過程，并記錄測距信息；

3、為ONU分配帶寬；即控制ONU發送數據的起始時間和發送窗口大小．

EPON無源光網絡系統中的局端設備（OLT），是一個多業務提供平臺，同時支持IP業務和傳統的TDM業務。放置在城域網邊緣或社區接入網出口，收斂接入業務并分別傳遞到IP網。

EPON無源光網絡系統組網靈活，下聯半徑20公里范圍內處于業務接入點的多個終端，構成 EPON系統網絡。該系統可支持多種業務模式，適應多種工作環境，為用戶提供FTTx系列解決方案。

OLT除了提供業務匯聚的功能外，還是集中網絡管理平臺。在OLT上可以實現基于設備的網

元管理和基于業務的安全管理和配置管理。不僅可以監測、管理設備及端口，還可以進行業務開通和用戶狀態監測，而且還能夠針對不同用戶的QoS/SLA要求進行帶寬分配。

OLT路由功能測試方法可用CDRouter進行全自動測試

有OLT的典型組網方式如右圖：

一方面將承載各種業務的信號在局端進行匯聚，按照一定的信號格式送入接入網絡以便向終端用戶傳輸，另一方面將來自終端用戶的信號按照業務類型分別送入各種業務網中

可分為三部分

核心部分：包括匯聚分發、業務處理和ODN適配功能

業務部分：提供業務接口功能，包括接口適配、接口保護等，以及在需要時具有特定業務的信令處理和媒質傳輸制式的轉換功能

公共部分：包括供電與OAM功能

組網結構

光接入網絡就是以光為傳輸介質的接入網絡，替代銅線，用于接入每個家庭.光接入網絡是由OLT（Optical Line Terminal，光線路終端）和ONU（Optical Network Unit ，光網絡單元）以及ODN（Optical Distribution Network ，光分配網絡）三部分組成；其中OLT和ONU是光接入網絡的核心部件。光接入網絡的核心部件。光接入網絡的示意圖如下圖所示：
