有很多朋友會被幾何畫板繪制矩形網格的操作困惑住，為此，今日筆者帶來了幾何畫板繪制矩形網格的詳細步驟，感興趣的朋友就跟小編一起來學習一下吧。

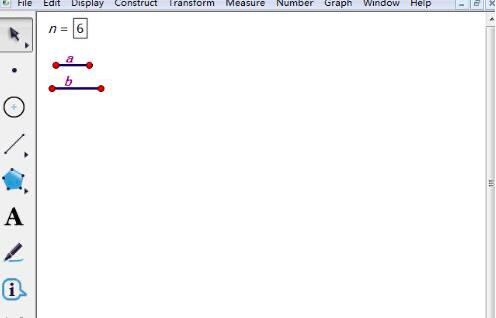

打開幾何畫板，執行“數據”——“新建參數”命令，在彈出的對話框修改參數名稱為n，數值為6，單位無。使用線段工具畫固定線段a、b，作為矩形的長和寬。

在平面上任意畫一個自由點A，按給定的線段a、b作矩形ABCD。度量線段a的長度，然后執行標記距離命令，對點A進行平移，構造矩形的頂點D。度量線段b的長度，然后執行標記距離命令，對點A進行平移，構造矩形的頂點B。構造線段AB、AD，過點D做線段AB的平行線，過點B做平行線的垂線，得到矩形的頂點C。構造線段BC、CD，得到矩形ABCD。

選中點A和參數n=6，此時按住“Shift鍵”，執行“變換”——“深度迭代”命令，在彈出的對話框作A→B，A→D，A→C的迭代，然后點擊“迭代”按鈕。

這樣就制作完成了如圖所示的三角形網格，利用“<”、“>”鍵可以對參數n進行控制，增加或減少網格數量。

上面就是小編為大家講解的幾何畫板繪制矩形網格的詳細步驟，一起來學習學習吧。相信是可以幫助到一些新用戶的。
